برای کسانی که به صورت حرفهای با دستگاه فرز cnc کار می کنند و کسب درآمد آنها از راه فرزکاری است، دستگاه فرز cnc سه محور، تفاوت زیادی با دستگاههای چهار محور و پنج محور دارد. در حقیقت تعداد محورها مشخص میکند که دستگاه مورد نظر تا چه اندازه آزادی حرکت دارد و امکان استفاده از آن برای چه نوع برشهایی وجود دارد. به همین دلیل در جریان خرید دستگاه فرز cnc با توجه ویژه و کاملی به تعداد محورها و در نتیجه کاربرد دستگاه داشته باشیم.
از آنجایی که در بین محصولات CNC چوب گذاشته شده در سایت فرساد ماشین با انواع مختلف دستگاه فرز cnc سه محور، فرز cnc چهار محور و فرز سی ان سی پنج محور مواجه هستیم، در این مطلب تصمیم گرفتیم که یک مقایسه کامل از آنها داشته باشیم.

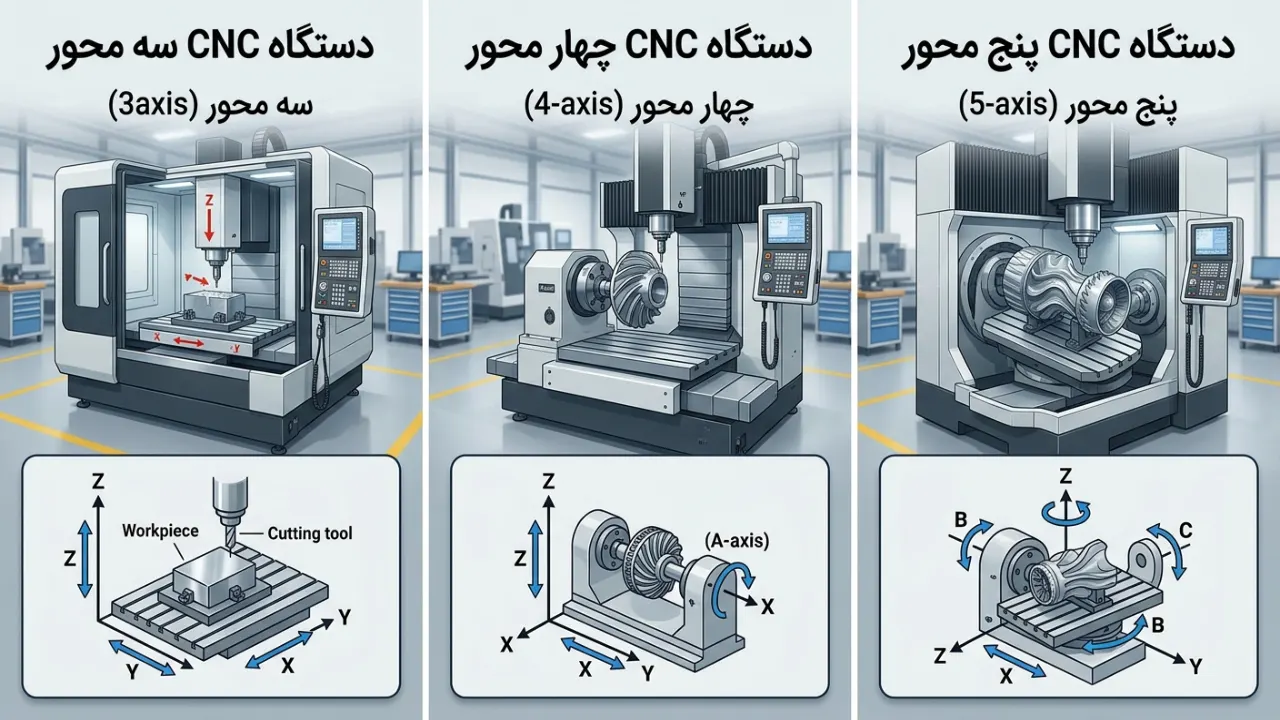

مقایسه دستگاه فرز CNC سه محور، چهار محور و پنج محور
برای انتخاب بین دستگاه فرز CNC سه محور، چهار محور و پنج محور، باید تفاوت آنها را از نظر تعداد محورها، میزان آزادی حرکت، نوع عملیات قابل اجرا، پیچیدگی قطعات و هزینه در نظر گرفت. جدول زیر مهمترین تفاوتهای این سه نوع دستگاه را بهصورت خلاصه نشان میدهد.
بیشتر بخوانید: دستگاه فرز cnc چیست؟
| ویژگی | فرز CNC سه محور | فرز CNC چهار محور | فرز CNC پنج محور |
| تعداد محورها | ۳ محور X، Y و Z | ۴ محور X، Y، Z و A | ۵ محور X، Y، Z، A و B |
| محورهای چرخشی | ندارد | یک محور چرخشی | دو محور چرخشی |
| آزادی حرکت | محدودتر | بیشتر از سه محور | بیشترین میزان آزادی حرکت |
| پیچیدگی عملیات | مناسب عملیات ساده و معمول | مناسب عملیات نسبتاً پیچیده | مناسب عملیات پیچیده و چندوجهی |
| ماشینکاری قطعات | قطعات تخت و ساده | قطعاتی که نیاز به ماشینکاری از چند جهت دارند | قطعات پیچیده با سطوح و زوایای مختلف |
| مناسب برای | برش، شیارزنی و سوراخکاری | ماشینکاری اطراف قطعه و قطعات استوانهای | قالبسازی و قطعات پیچیده و دقیق |
| پیچیدگی برنامهنویسی | کمتر | متوسط | بیشتر |
| هزینه خرید | پایینتر | بالاتر | بالاترین |
| مناسب برای کارگاههای کوچک | بله | در صورت نیاز به قابلیتهای بیشتر | معمولاً برای پروژههای تخصصیتر |
| سرعت و سهولت استفاده | سادهتر | متوسط | پیچیدهتر |
دستگاه فرز cnc سه محور چیست؟
دستگاه فرز cnc سه محور به دستگاههایی گفته میشود که مبنای برش آنها بر مبنای چرخش یک ابزار برشی بوده و حرکت آن در دو جهت محور X و Y است. در دستگاههای سه محور، قطعه کار ثابت باقی میماند و ابزار برشی در امتداد سه محور دستگاه حرکت میکند. ماشین کاری با فرز سه محور هنوز هم یکی از پرکاربردترین روشها برای ساخت قطعات مکانیکی است و به همین دلیل به عنوان یک روش کسب درآمد مناسب شناخته میشود.
در حالی که دستگاه فرز cnc سه محور نسبت به گزینههای دیگر سادهتر است، برای بسیاری از پروژهها کاربرد دارد و شما میتوانید از آن برای فرزکاری به صورت شیاردار، سوراخکاری و همچنین برشهای لبه تیز از آن استفاده کنید. این دستگاهها امکان حرکت ابزار برشی به سمت جلو و به سمت طرفین را میدهد تا یک قطعه کار با کیفیت بالا برش داده شود. این دستگاه را میتوان در بین دستگاههای فرز سیان سی ارزان قیمت قرار داد و برای کارگاههای کوچک بهترین انتخاب ممکن است.
بیشتر بخوانید: تفاوت انواع محور تراش cnc
دستگاه فرز cnc چهار محور چیست؟
دستگاه فرز cnc چهار محور تا حدود زیادی همان فرآیند برش دستگاه فرز cnc سه محور را انجام میدهد و در آن از یک ابزار برش برای حذف قسمتی از یک قطعه کار و ایجاد شکل و مشخصات مورد نظر استفاده میشود. با این تفاوت که در دستگاههای چهار محور از یک محور اضافی استفاده شده است و بخشی از فرز کاری به کمک آن صورت میگیرد. به همین دلیل از دستگاههای فرز چهار محور برای برش در سه جهت X و Y و Z استفاده میشوند.
در ضمن در این دستگاهها امکان چرخش در اطراف محور X هم فراهم میشود که تحت عنوان محور A شناخته میشود. بنابراین استفاده از دستگاه میتواند امکان برشهای پیچیدهتر به صورت سه بعدی را به ما بدهد. دستگاه فرز cnc چهار محور زمانی مفید است که ما به دنبال سوراخ کاری یا برشکاری در کنار یک قطعه یا در اطراف سیلندر ساخته شده باشیم. بنابراین دستگاه خیلی راحتتر میتوانند ابزار برشی را در جهتهای مختلف حرکت دهد و برشها و سوراخکاری های پیچیدهتر را انجام دهد.
دستگاه فرز cnc پنج محور چیست؟
دستگاه فرز cnc پنج محور در حقیقت تمامی محورها و قطعات فرز سیان سی چهار محور را دارد و در کنار آن یک محور چرخشی اضافی هم دارد. این دستگاهها بهترین انتخاب ممکن در بازار هستند و به همین دلیل از لحاظ قیمت هم گرانتر از دستگاه فرز cnc سه محور و چهار محور هستند. این دستگاه برای برش قطعات دقیق و پیچیده برای استخوان مصنوعی، برای کار دقیق در حوزه هوافضا، کار بر روی قطعات تیتانیوم، قطعات ماشین آلات نفت و گاز، قالب و بدنه خودرو، تجهیزات پزشکی، صنعت معماری و حوزه نظامی به کار گرفته میشود.
محور پنجم در دستگاه فرز cnc پنج محور به صورت چرخش در اطراف محور B است که در حول محور Y گردش میکند. پس ما سه حرکت در سه جهت X-Y-Z داریم که در کنار آن یک محور چرخشی به عنوان محور A برای محور ایکس، و یک محور چرخشی دیگر به عنوان محور B برای محور Y داریم. این وضعیت طراحی باعث میشود که دستگاه یک انتخاب محبوب و ایده آل برای کارگاههای بزرگ و پیچیده باشد.
تفاوت انواع دستگاه فرز cnc از نظر قیمت
اگر ما معیار قیمت را برای مقایسه این سه دستگاه در نظر بگیریم، دستگاه فرز cnc سه محور به عنوان ارزانترین گزینه موجود در بازار شناخته میشود. این در حالی است که قیمت دستگاه فرز سی ان سی چهار محور نسبت به گزینههای دیگر گرانتر است و برای کارگاههای صنعتی و بزرگ انتخاب میشود.
قیمت فرز CNC سه محور در فرساد ماشین
بسیاری از شرکت های تولیدی عمدتا در چین و کشورهای دیگر به هر شکلی در صدد ساخت ماشین ابزارند ، این رویکرد به حق از جانب خریداران و بازرگانان صورت می پذیرد ، چرا که داشتن اطلاعات فنی خریدار و یا بازرگان در خصوص شناخت ماشین ابزار و فدا نکردن کیفیت در مقابل مسائل مالی از جمله اصول اولیه در حوزه ی تجارت صنعتی است.
حال در اینجا نقش خریداران و مشتریان نهایی ماشین ابزار پر رنگ میگردد تا با توجه به موارد ذکر شده در مقاله های متعدد راهنمای خرید دستگاه فرز CNC از انتخاب یک محصول با دوام مطلع گردند.
در تعریف موارد اولیه استفاده از قطعات مکانیکی برند و همچنین بهره گیری از تیم مجرب برای ساخت ، مونتاژ و تست کیفیت ، دقت و تکرار پذیری استفاده کنند.
نکات خرید فرز CNC سه محور
۱. مصرف کنندگان نهایی به فراوانی آن برند و محصول در بازار دقت نمایند. چرا که فراوانی محصول نشانه ی کیفیت ، مقبولیت کلی ، شناخت هر چه بیشتر نقاط ضعف و قدرت از جانب همکاران و صنعتگران و نهایتا بازار فروش بیشتر پس از خرید را دارا خواهد بود.
۲. برند های معتبر و شناخته شده تر ، اعم از داخلی و یا خارجی به دنبال کسب اعتبار هستند نه از دست دادن آن ، بنابراین در خصوص تامین قطعات جانبی و ارائه خدمات فنی کمتر دچار خطا و کم کاری میگردند.
به عنوان مثال قیمت یک فرز CNC چینی بر مبنای اطلاعات فوق با فرض داشتن کنترل فانوک و قطعات بکار رفته تایوانی حدود ۴۰.۰۰۰ تا ۴۵.۰۰۰ دلار فارق از برند و میزان کیفیت محصول و شرکت سازنده ، میباشد. همانطور که تشریح شد ، قیمت دستگاه تابعی است از نرم افزار ، سخت افزار و میزان ساعت کاری است که صرف ساخت و تحقیق و توسعه ای آن محصول شده است. بنابراین میتوان از کنترل های با قیمت پایین تر بهره بود ، میتوان تجهیزاتی در دستگاه بکار برد که مستقیم روی قیمت محصول تاثیر گذاشت.
اما نکته ای بسیار مهم در این میان قابل مشاهده نیست و آن میزان تحقیق و توسعه و اثر پذیری آن بر روی محصولی است که خرید میکنید. حتی اگر دستگاه دارای کنترل مناسب و یا تجهیزات معتبر باشد میزان کیفیت محصولش برای ما محسوس نیست !!!
به طور کلی می توان نتیجه گرفت که قیمت دستگاه های فرز CNC سه محور با مواردی مثل کشور سازنده , سال ساخت , مدل کنترل پنل , ابعاد محور , استاندارد ابزار , تعداد ابزار , دور اسپیندل و آپشن ها ارتباط مستقیم دارد .
تفاوت انواع دستگاه فرز cnc از نظر عملکرد و کارایی دستگاه
وقتی که شرایط مختلف در طراحی دستگاه فرز cnc را در نظر میگیریم، متوجه میشویم که هرچه تعداد محورها بالاتر بروند امکان گرفتن کارایی بیشتر و همچنین پیاده سازی الگوهای پیچیدهتر برای ما فراهم است. بنابراین، اگر به فکر انتخاب یک دستگاه پیشرفته هستید، دستگاه فرز cnc پنج محور بهترین انتخاب ممکن است. اما در کنار آن هم دستگاه فرز cnc چهار محور میتواند بخشی از مشکلات شما را برطرف کند.
تفاوت انواع دستگاه فرز cnc از نظر سرعت عمل
اگرچه برخلاف انتظار ماست، اما دستگاههای ۵ محور برای برشهای پیچیده طراحی شدهاند و به همین دلیل سرعت عمل آنها کمتر است. این در حالی است که دستگاه فرز cnc سه محور و دستگاه چهار محور سرعت بالاتری در برش نمونههای مختلف دارند.
تفاوت انواع دستگاه فرز cnc از نظر الگوهای دو بعدی و سه بعدی
اگر بحث برش الگوهای پیچیده پیش بیاید، بدون شک این دستگاههای ۵ محور هستند که از توانایی حرکت خود در جهتهای مختلف استفاده میکنند و شرایط را برای برشهای ساده و پیچیده فراهم میکنند. البته طبیعی است که قطعات فرز سی ان سی در دستگاههای ۵ محور پیچیدهتر هستند.
همانطور که میبینید، دستگاه فرز cnc سه محور میتواند حداقلهای لازم را برای ما فراهم کند، اما این دستگاههای ۵ محور هستند که توانایی و قابلیت بالاتری دارند. ضمن اینکه دستگاههای چهار محور هم در برخی موارد انتخاب مطلوبتری به شمار میآیند. حالا اگر شما در بین انتخاب گزینه نهایی ماندهاید، با فرساد ماشین تماس بگیرید تا اطلاعات کامل را در اختیار شما قرار دهیم.
اگر برای خرید دستگاه cnc به راهنمایی نیاز دارید، مقاله راهنمای تخصصی خرید دستگاه سی ان سی را مطالعه بفرمایید.
سوالات متداول
دستگاه CNC چند محور دارد؟
دستگاههای CNC بسته به نوع و کاربرد میتوانند تعداد محورهای متفاوتی داشته باشند. دستگاههای فرز CNC معمولاً در مدلهای سه محور، چهار محور و پنج محور تولید میشوند؛ البته مدلهای تخصصیتر با تعداد محورهای بیشتر نیز وجود دارند.
محور های CNC چه هستند؟
محورهای CNC مسیرهای حرکتی دستگاه را مشخص میکنند. سه محور اصلی دستگاه CNC شامل X، Y و Z هستند و برای حرکت در سه جهت فضایی استفاده میشوند. در دستگاههای چهار و پنج محور، محورهای چرخشی مانند A و B نیز به این محورها اضافه میشوند.
فرز CNC سه محور برای چه کارهایی مناسب است؟
فرز CNC سه محور برای بسیاری از عملیات متداول مانند برش، سوراخکاری، شیارزنی و ماشینکاری قطعات با هندسه ساده مناسب است و برای بسیاری از کارگاهها میتواند پاسخگوی نیازهای تولیدی باشد.
آیا دستگاه فرز CNC چهار محور برای کارگاه کوچک مناسب است؟
اگر فعالیت کارگاه به ماشینکاری قطعاتی نیاز داشته باشد که از چند جهت یا حول یک محور چرخشی ماشینکاری میشوند، دستگاه چهار محور میتواند گزینه مناسبی باشد. در غیر این صورت، دستگاه سه محور ممکن است نیازهای کارگاه را با هزینه و پیچیدگی کمتر پوشش دهد.
آیا تعداد محور بیشتر به معنی سرعت بیشتر دستگاه CNC است؟
خیر. افزایش تعداد محورها بیشتر باعث افزایش آزادی حرکت و امکان ماشینکاری هندسههای پیچیدهتر میشود و لزوماً به معنی سرعت بیشتر نیست. سرعت واقعی به عواملی مانند توان اسپیندل، نوع ابزار، جنس قطعه، پارامترهای برش و تنظیمات دستگاه نیز بستگی دارد.
برای خرید فرز CNC، سه محور بهتر است یا چهار محور و پنج محور؟
انتخاب بین این دستگاهها به نوع قطعات و عملیات موردنظر بستگی دارد. اگر بیشتر با قطعات ساده و عملیات معمول کار میکنید، سه محور میتواند کافی باشد؛ اما برای ماشینکاری قطعاتی که به حرکت یا دسترسی از چند جهت نیاز دارند، چهار یا پنج محور قابلیتهای بیشتری در اختیار شما قرار میدهد.
