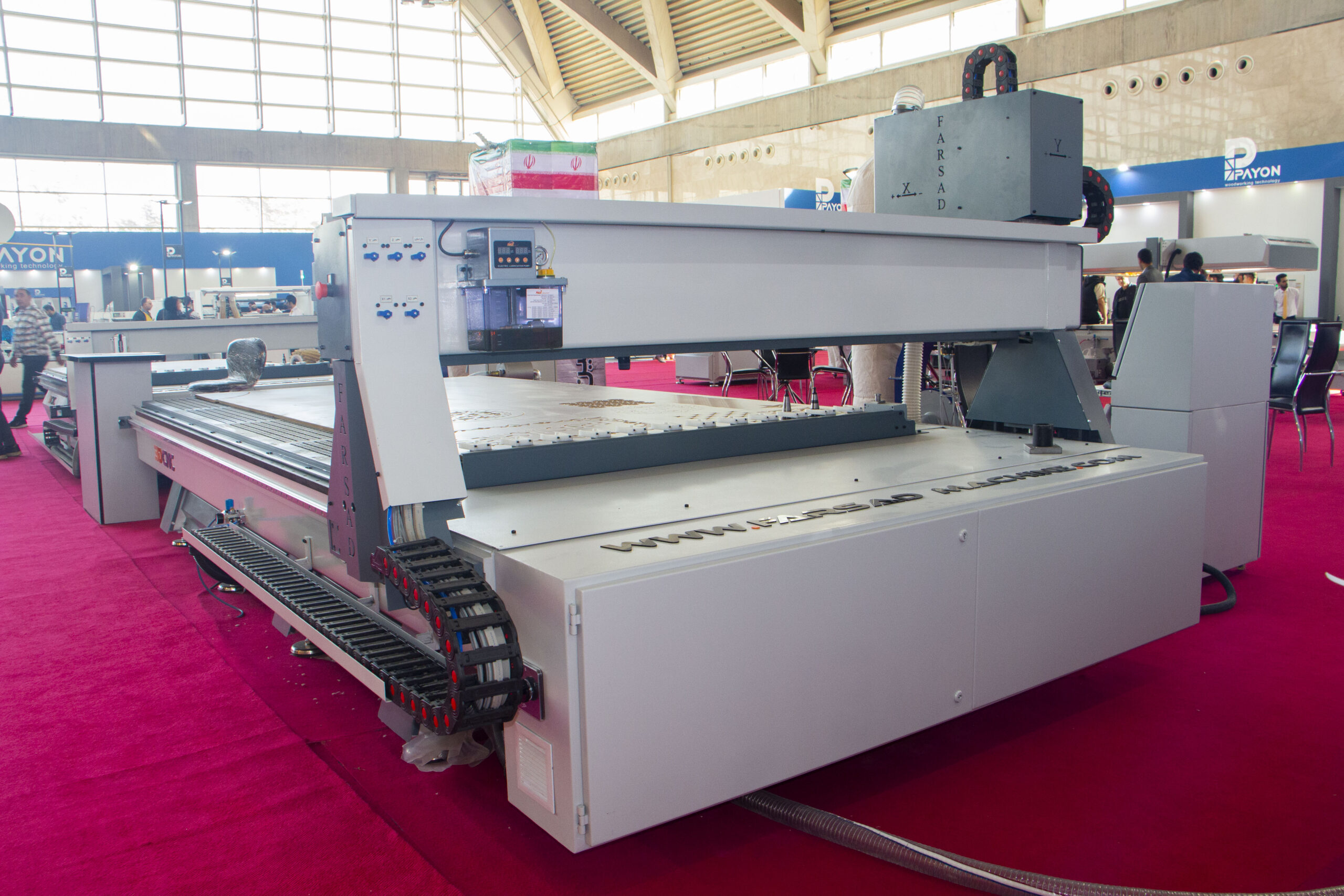

Настройка фрезерного станка с ЧПУ и подготовка различных деталей

Немаловажный факт, что основная часть настройки фрезерного станка с ЧПУ связана с программированием станка, о чем мы говорили в предыдущих статьях. Но кроме того, нельзя не учитывать тот факт, что использование различных частей, таких как электродвигатель станка и режущие инструменты, требует подготовки. Поэтому, если программирование фрезерного станка с ЧПУ закончено на начальном этапе, необходимо подготовить сам станок.Теперь, учитывая важность этого вопроса, займемся вопросом настройки фрезерного станка с ЧПУ и мы за 8 шагов расскажет вам, что делать с разными частями устройства?

Каковы этапы настройки фрезерного станка с ЧПУ?

Прежде чем вы захотите включить устройство, вы должны запрограммировать устройство ЧПУ на первом этапе, пример которого мы сделали в предыдущих статьях. Во время этого программирования вы должны точно указать, что вы хотите спроектировать и вырезать, и что машина должна вам предоставить в конце.

Следующим этапом работы со станком с ЧПУ является включение электродвигателя и запуск его для резки нужной заготовки. Если у вас есть опыт работы с такими машинами, как ручные мельницы или ручные дрели, вы знаете, как включать машину и управлять ею, а также знаете, для каких материалов использовать каждый режущий инструмент.Разница между настройкой фрезерного станка с ЧПУ и ручных станков заключается в том, что вы не играете роли в управлении станком и передаете его программному обеспечению, чтобы станок автоматически вырезал нужный образец работы.

Теперь пришло время настроить устройство и подробно проверить различные его части, чтобы увидеть, готово оно к работе или нет.

Очистка различных поверхностей для работы с устройством

Это один из наиболее важных вопросов безопасности станка с ЧПУ, и как техник вы должны очищать все поверхности, такие как стол станка, челюсть станка и детали, связанные с заготовкой, тканью, чтобы не было следов масла на них нет. Имейте в виду, что оставшиеся загрязняющие вещества и загрязнения на разных частях станка могут привести к задержанию стружки при резке и быть опасными для станка.Предложение по износу автомобилей: Каковы принципы обслуживания и очистки станков с ЧПУ каждые три месяца?

Загрузите режущий инструмент

В предыдущих статьях мы рассказали о типах сверл, обычно используемых в станках с ЧПУ, и указали цель создания каждого из них. Теперь вы можете выбрать нужный инструмент и заменить его текущим инструментом в соответствии с имеющимися у вас инструментами и вашими планами по настройке фрезерного станка с ЧПУ. Для некоторых устройств необходимо менять режущий инструмент вручную, и мы показали это на изображении ниже. В некоторых случаях можно использовать программирование устройства и делать это автоматически.Загрузка заготовки для запуска фрезерного станка с ЧПУ

Станки с ЧПУ отличаются друг от друга размерами, и эта разница размеров проявляется в изменении размера стола станка, а также в изменении диапазона перемещения станка. Поэтому естественно, что выбор обрабатываемой детали должен производиться на основе возможностей машины, и во время этого процесса следует учитывать состояние машины.

Анализ производительности устройства по двум осям X и Y

Эти две оси играют важную роль в работе и запуске фрезерного станка с ЧПУ, и их можно рассматривать как основные критерии подготовки и контроля состояния станка. В некоторых устройствах можно использовать искатель кромок или устройство торцевой фрезы Cut Mill, каждое из которых имеет свой метод работы. В этом случае мы рекомендуем вам сначала перейти к оси X и определить, как ее калибровать и как перемещать инструмент.Теперь вернитесь к панели управления и на этот раз укажите ось Y и установите ось X на ноль. Выполняя эти два шага последовательно с высоким процентом уверенности, вы можете молиться, чтобы ваше устройство было готово найти исходные координаты.

Анализ производительности устройства по оси Z

После настройки осей X и Y пора перейти к третьей оси и таким образом подготовить устройство к работе с 3D-образцами. Для этого сначала вручную переместите ось z вниз, пока кончик инструмента не достигнет точно положения z0. Здесь нужно определить исходное положение с процентом точности в один миллиметр и учесть любую величину износа.

При настройке фрезерного станка с ЧПУ и установке оси z необходимо установить точность оси 0,001 мм относительно поверхности детали.Теперь, исходя из этого, можно быть уверенным, что станок движется к заготовке с наименьшей возможной погрешностью и выполняет нужный нам рез с максимально возможным качеством.

Согласование с радиусом режущего инструмента

Скорее всего, в процессе программирования фрезерного станка с ЧПУ вы точно указали, какой режущий инструмент и какого диаметра будете использовать для получения нужного реза. Это особенно актуально для тех, кто работает с чувствительными заготовками, и по этой причине необходимо определить радиус режущего инструмента и его расположение и использовать наиболее подходящие.

Использование системы охлаждения и регулировочно-охлаждающего масла

Наличие охлаждающего масла необходимо и важно для работы станка и оказывает большое влияние на срок службы режущего инструмента.Эта охлаждающая жидкость предотвращает трение между режущим инструментом и заготовкой и, таким образом, препятствует их нагреву, в результате чего режущий инструмент ломается. Низкий уровень охлаждающей жидкости в его камере негативно влияет на его специальный насос и снижает общую эффективность устройства. В этом случае перед включением и запуском фрезерного станка с ЧПУ рекомендуется проверить уровень охлаждающего масла или охлаждающей жидкости.

Предложение по износу станка: какова цель использования охлаждающей жидкости в станке с ЧПУ?

Начало работы и настройка фрезерного станка с чпу

Если вы сделали все эти шаги, пришло время перевести устройство в режим пониженного энергопотребления и запустить цикл загрузки. Активируйте запрограммированные блоки для устройства один за другим и позвольте устройству выполнять их, а вы, как руководитель, управляете программными блоками.Убедиться, как запустить написанную программу во время работы устройства, и если вы пришли к выводу, что устройство исправно выполняет свою работу, вы можете сохранить программу в памяти устройства и не нужно ее перепрограммировать в будущих проектах. .

В предыдущем содержании мы привели пример программирования станка с ЧПУ, чтобы вы могли использовать его в качестве шаблона. В этой статье мы также рассказали, что нужно сделать, чтобы настроить фрезерный станок с ЧПУ. Оставайтесь с нами шаг за шагом, чтобы предоставить вам обучение работе на станках с ЧПУ
